DSX500的便捷操作和性能遠遠超出了其他工業顯微鏡。但是如果用戶需要進行更加高效的觀察，可使用Super HDR選項功能。
如果需要更高畫質的圖像，而又不愿犧牲運行速度，奧林巴斯推薦使用Super HDR軟件。該軟件擁有兩種模式：快速模式下，增加了幀速率；精細模式下，分辨率比標準HDR模式更加精細。
 |
用戶可選的精細和快速HDR模式 SNR的值越高，噪點對于獲得更高畫質圖像的影響就越小。 * 刷新率是指畫面上圖像每秒的刷新次數。其值由觀察條件決定（曝光時間、反射等）。 |
快速HDR模式
 |
快速HDR以12幀╱秒的速度顯示圖像，因此即使在移動載物臺或?qū)颖具M(jìn)行對焦時，依然可以確保圖像流暢。 |
精細HDR模式
 IC圖案 |
精細HDR模式下的圖像畫質更高，噪點更少。這是通過收集比標準HDR更多的數據而實現的。 |
| DSX500規格 | ||||
| 主機 | 變焦比 | 13.5（光學變焦0.259x-3.5x）、30（使用數碼變焦時） | ||
| 轉換器（手動） | 孔數 | 2孔 | ||
| 可安裝物鏡 | DSX專用物鏡 | XLMPLFLN10X、XLMPLFLN40X | ||
| UIS2物鏡 | MPLFLN1.25X、MPLFLN2.5X、MPLFLN5XBDP、MPLFLN10XBDP、MPLFLN20XBDP、MPLFLN50XBDP、LMPLFLN10XBD、LMPLFLN20X、LMPLFLN50X、MPLAPON50X | |||
|
測量和重復性 （X-Y平面）*2 |
|
±3% | ||
| 倍率重復性 | 3σn-1= ±2% | |||
| 照明 | 標準（內置） | 反射明視場LED照明／反射暗視場LED照明 | ||
| 選件 | 高亮度LED照明*1／透射LED照明 | |||
| 照相機 | 攝影像素 | 1/1.8型 201萬像素 彩色CCD（總像素：210萬像素） | ||
|
總像素?cái)?shù) ：1688 (H) ×1248 (V) 有效像素?cái)?shù)：1628 (H) ×1236 (V) 實際像素?cái)?shù)：1600 (H) ×1200 (V) |
||||
| 冷卻 | 珀耳帖冷卻 | |||
| 掃描方式 | 逐行掃描方式 | |||
| 幀速率 | 15 fps／27 fps（面元觀察時） | |||
| 分辨率 |
標準：1194×1194 (1:1) ／1592×1194 (4:3) 高精細（3CCD模式）：1194×1194 (1:1) ／1592×1194 (4:3) 超高精細（3CCD模式）：3594×3594 (1:1) ／4792×3594 (4:3) |
|||
| ISO靈敏度 | 相當于ISO100/200/400/800/1600 | |||
| 聚焦部分（電動） | 行程 | 95 mm | ||
| 最小分辨率 | 0.01μm | |||
| 樣本高度 | DSX專用物鏡時 | 65 mm | ||
| UIS2物鏡時 | 95 mm | |||
| 載物臺 |
DSX-UFSSU （電動） |
行程 | 100×100 mm | |
| 承重 | 3 kg | |||
| U-SIC4R（手動） | 行程 | 100×100 mm | ||
| 承重 | 1 kg | |||
| 液晶顯示器 | 尺寸 | 23寸 觸屏式全高清彩色液晶顯示器 | ||
| 像素?cái)?shù) | 1920 (H) ×1080 (V) | |||
| 重量 | 約38.6 kg（主機、電動載物臺、液晶顯示器、控制盒、控制器） | |||
| 額定值 | 100-120V/220-240V、185VA、50/60Hz | |||
*1：不能與標準的反射明視場LED照明同時使用。 *2：需要本公司服務人員進行校準作業。
| DSX500系列物鏡 | ||||||
| 種類 | 型號 | 齊焦距離 | N.A.（數值孔徑） | W.D.（工作距離）（mm） | 實際視場（μm）*3 | 綜合倍率*4 |
| DSX專用物鏡 | XLMPLFLN10XDSX*1 | 75 mm | 0.3 | 30 | 1,960-151 | 139x-1,803x |
| XLMPLFLN40XDSX*1 | 0.8 | 4.5 | 490-38 | 555x-7,211x | ||
| UIS2物鏡 | MPLFLN1.25X*2 | 45 mm | 0.04 | 3.5 | 15,684-1,206 | 17x-225x |
| MPLFLN2.5X*2 | 0.08 | 10.7 | 7,842-603 | 35x-451x | ||
| MPLFLN5XBDP | 0.15 | 12 | 3,921-302 | 69x-901x | ||
| MPLFLN10XBDP | 0.25 | 6.5 | 1,960-151 | 139x-1,803x | ||
| MPLFLN20XBDP | 0.4 | 3 | 980-75 | 277x-3,606x | ||
| MPLFLN50XBDP | 0.75 | 1 | 392-30 | 693x-9,014x | ||
| LMPLFLN10XBD | 0.25 | 10 | 1,960-151 | 139x-1,803x | ||
| LMPLFLN20XBD | 0.4 | 12 | 980-75 | 277x-3,606x | ||
| LMPLFLN50XBD | 0.5 | 10.6 | 392-30 | 693x-9,014x | ||
| MPLAPON50X*1 | 0.95 | 0.35 | 392-30 | 693x-9,014x | ||
*1 暗視場和MIX不能使用。 *2 僅明視場可以使用。 *3 畫面顯示 標準1:1時（初始值） *4 畫面顯示 標準1:1時
DSX系列并非操作顯微鏡本身， 而是通過直觀、易懂的GUI 畫面菜單進行操作?？筛鶕?jù)用戶熟練程度選擇操作模式， 并通過觸摸屏、鼠標、操縱桿等的新操作方式， 實現了舒適的操作性能。無論是具備顯微鏡方面的知識和技能的操作人員， 還是對顯微鏡不熟悉的操作人員， 都能直觀的完成操作。
在DSX系列上，根據用戶的熟練程度，優化設計了2個GUI的操作模式："標準模式"和"初級模式"。同時，還配置了可以自定義標準模式，專門用于常規工作的"操作員模式"。此外，根據啟動應用程序時輸入的ID和密碼，可以調出各用戶設置的觀察、分析和測量條件等環境，顯示該用戶的常用畫面。
|
初級模式 只要按照畫面的提示步驟操作，就能得到好的輸出的模式。 |
|
標準模式 為了使顯微鏡的熟練操作人員能夠直觀完成操作，按照工作流程配置了必要按鈕等的模式。運用電動控制提高了操作速度。 |
|
操作員模式 自定義標準模式用于常規工作的模式?？梢蕴岣咧貜?fù)性工作的效率。 |
|
操作直觀而舒適的GUI |
在DSX500系列上，不需要為觀察和測量進行復雜的設置和調節。電動載物臺、焦點、焦距、照明等的調節、各種觀察法的切換等，都可以通過觸屏、鼠標、操控桿控制?？梢灾苯佑|摸實時影像，進行平移和縮放操作，直觀而輕松獲取所需的目標影像。此外，還配置了根據不同樣品自動調節焦點和照明的"自動對焦／自動增益"功能。 |

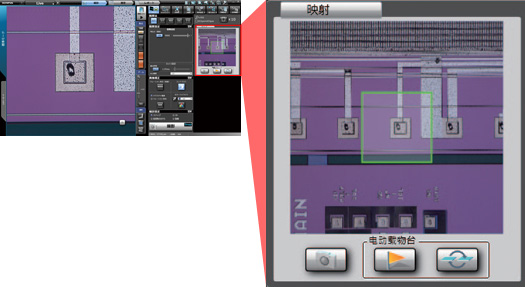

將放大倍率提高時，可以觀察到的區域就會縮小。該系統可以在一個獨立的宏觀窗口自動記錄所觀察圖像的全視場圖像。在該全視場圖像上，會標記用戶在樣品上的觀察位置，而且在移動樣品時還會隨時更新標記的位置。另外，如果使用全景功能，也會在更大的范圍內顯示在宏觀窗口上，一樣方便。
 始終顯示觀察位置的"宏觀地圖" |
 實現無縫倍率轉換 |
細膩的倍率調節可以隨心所欲、毫無壓力的完成。采用無縫放大和縮小，改變倍率時不會發生視場遺漏而錯過觀察位置。DSX500系列以13倍光學變焦搭配30倍數碼變焦，實現了高倍觀察。僅需一個物鏡幾乎就可以覆蓋傳統金相顯微鏡的倍率范圍。可安裝兩個物鏡，相互組合能覆蓋更寬的倍率范圍。此外，相同倍率下切換物鏡，也不會改變視場尺寸。不僅如此，即使是有凹凸的樣品，利用專門設計的高NA長工作距離鏡頭，便可以完成檢查和測量而無需擔心發生碰撞。 |
DSX系列只需從GUI畫面顯示的菜單中選擇項目，即可執行所需功能。只需按下一個按鈕，就可以完成觀察法切換及圖像處理?？梢詮倪m于樣品條件的自動拍攝的多個圖像中，選擇出所需的圖像。以簡潔的操作步驟，進行快速而適當?shù)挠^察。
|
可以在"多圖預覽畫面"的一覽顯示中，選擇符合觀察目的的影像 |
DSX系列顯微鏡，在顯微鏡操作上新增了"選擇"功能。傷痕、凹凸、異物等，選擇需要觀察的項目后，會在DSX500的"多圖預覽畫面"上一覽顯示通過各觀察方法拍到的影像，只要從中選擇所需的一幅就可以了。所以，即使是顯微鏡的初級操作人員也可以獲得與操作人員相同條件的結果。可以自定義"多圖預覽畫面"，事先登記好每個樣品的觀察條件，誰都可以隨時使用相同條件完成觀察，從而縮小了偏差并減少了間歇時間。 |
由于材質、表面狀況或照明方法等的不同，樣品呈現的結果可能也會不同。DSX500的"HDR"（高動態范圍）功能，利用變換曝光拍攝的多張圖片進行合成，可修正樣品表面的亮度問題。"HDR"功能拍攝的圖像非常忠實于樣品本身，不但可以顯示樣品的結構，而且還可以顯示以前難以檢測到的缺陷和瑕疵。另外，該功能還可以減少光暈，讓觀察更加簡便。

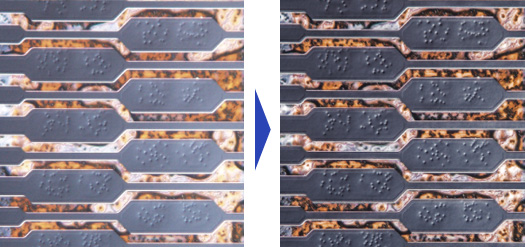

無論是暗視場影像還是DIC影像，"HDR"都可以一鍵完成清晰觀察。
如果無法看到無反射區域，僅僅增加照明通常是不夠的，因?yàn)檫@會產生光暈。奧林巴斯的智能圖像處理技術通過"WiDER"就可以解決該問題，其專有的系統對實時圖像非常有效，只需一鍵單擊，就可以實時解決高對比度問題。無黑斑。無光暈。

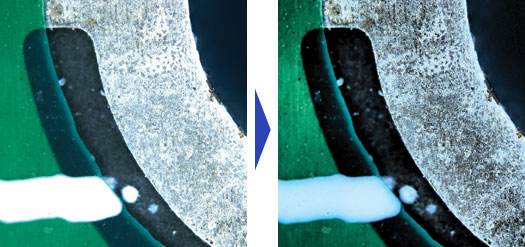

只需一鍵單擊，就可以清晰的實時觀察有亮度差的樣品
 單擊切換觀察法 |
為了能夠提供適合觀察目的的觀察法，DSX500上配置了工業檢查中所必需的所有主要觀察法，不需要傳統顯微鏡上的復雜設置和調節。單擊一下就可以切換觀察法，所以顯微鏡的初級操作人員也能夠快速得到所需的影像。 |
DSX500系列支持工業檢查中不可或缺的主要觀察法，并在此基礎上搭載了MIX（BF+DF），首次在DSX500系列中實現了輕松檢測細微瑕疵、缺陷的功能。光學系統為用戶提供作為檢查、測量的根本的高質量影像。除此以外，使用"多圖預覽"功能，可以在觀察各種觀察法拍攝的影像一覽的同時選擇圖像，讓觀察法的選擇也變得簡單。
|
|
|
|
|
|
|
DSX系列無需深度知識及專門技術， 即可觀察所需。采用奧林巴斯獨有的數字技術， 過去看不到及難以觀察到的部份得以清晰可視化。當然， 也無需復雜的操作。只需按下菜單按鈕， 即可得到所需的影像。
|
全景攝影 |
"全景攝影"功能去除了觀察中的"視場外"界限。在畫面上移動觀察位置，電動載物臺會隨之移動，并同時自動拼接影像。此外，一般的顯微鏡為了追求高分辨率，在提高倍率的同時不得不縮小視場范圍。而DSX500中的"全景攝影"功能可以同時實現高分辨率和大視場。2D、景深擴展、3D影像都可以拼接，所以觀察視場能夠擴大許多倍。 |
|
真實呈現樣品的"3D攝影" |
由于能夠獲取對焦的高精度影像，所以可以構建3D影像。可以用手指或鼠標自由旋轉3D影像，從任意角度觀察樣品。由于能夠從立體、視覺角度捕捉樣本影像，所以可以觀察到真實的樣品。 |
|
暗視場影像和DIC影像也可以輕松合成對焦的影像 |
使用傳統顯微鏡時，由于只能對焦于一點，所以會生成沒有對焦的不明區域。而DSX系列通過在高度方向移動焦點，可以自動生成對焦的影像。即使是凹凸較大的樣品或有高低差的樣品，也可以清晰的進行觀察。 |

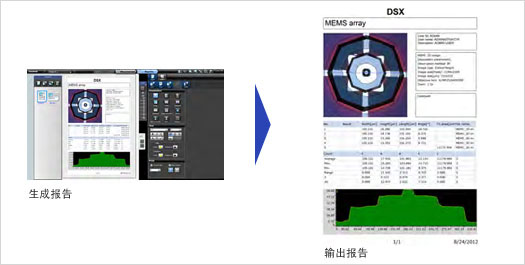

使用DSX系列，可以在一個應用程序上執行從觀察到測量、報告生成的一系列操作。因此，只需在觀察、測量完成后，單擊一下按鈕即可生成報告。提前制作模板，即可簡單、快速生成繁瑣的報告。報告書可以輸出為RTF格式、PDF格式。
DSX系列搭載了"彩色高亮顯示功能"，可以彩色顯示樣品的觀察所需部分，其他部分則以單色顯示。能夠拍攝更加明確的觀察對象，生成報告時可以使用更加輪廓鮮明的圖像。同時，還可以預先登記需要檢測的缺陷及雜質，提高檢查效率。

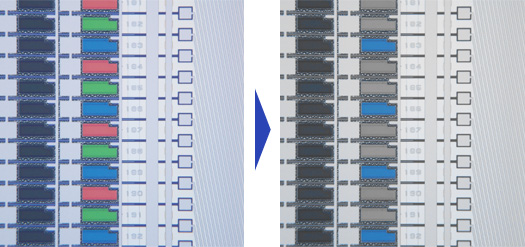

預先登記需要檢測的缺陷及雜質，讓檢查變得更容易
DSX系列源自于光學產品制造商奧林巴斯的DNA。像差少、分辨率鏡頭及高度光學組裝技術，實現了清晰、低失真兼具色彩重現性的高質量影像。而為了提高畫質，對CCD及顯卡也進行了調整。極為忠實的再現實際樣品，實現了不同次元的"可視性"。
 凝聚了奧林巴斯DNA的光學系統 |
奧林巴斯在DSX系列產品的設計和制造中，不遺余力的投入了自己作為光學產品制造商長年積累的技術和經驗。使至今為止數碼顯微鏡無法實現的照明均勻、沒有光斑、鮮明、高質量的影像觀察成為現實。DSX500向您提供只有繼承了"奧林巴斯DNA"的光學系統才能拍出的不同次元的"影像"。 |
 DSX500系列新規格專用物鏡（共焦75 mm） |
為DSX500系列新設計的專用物鏡（10倍、40倍），兼具高NA和長工作距離的優點。只要調高焦距倍率就可以自動拍到高分辨率影像，所以即使是凹凸較大的樣品，也可以安心完成高清晰觀察。此外，還可以使用傳統的有著優異分辨率和對比度的UIS2物鏡。 |
 高性能、高靈敏度CCD模式 |
為真實再現高質量光學系統所獲取的信息，采用了色彩再現性能好的高性能、高靈敏度CCD模式作為處理引擎。同時搭載了實現高分辨率的像素轉換功能、數字影像處理功能--"細節處理"，實時顯示每一部分都清晰鮮活的影像。 |
確保正確觀察的同時，作為節能與低運轉成本兼容的新一代顯微鏡，采用了即使改變光量色溫也不變化的LED光源。使用壽命長，可節約維護開銷。
DSX500系列的遠心光學系統及低重心機架等設計，隨處可見奧林巴斯對測量精度的堅持，實現了遠遠超越數碼顯微鏡的高度測量。而且，測量值的真值近似率（正確性）及多次測量值的偏差率（重復性），幫助客戶進行正確測量。
 **根據地區的法令有所不同 DSX500系列溯源系統圖 |
DSX500系列確保了2個測量精度指標--XY方向倍率的"正確性"和多次測量偏差較小的"重復性"。從物鏡產品開始，根據可追塑性進行精度確保，因此可以發行校準證書及溯源系統圖等證件。 |
|
誰都可以在簡單的操作中完成作為測量精度根本的校準設置工作。避免了不同用戶帶來的偏差，提高了測量結果的牢靠性。此外，還可以在校準報告中，確認誰在何時設置了校準。 |
DSX500系列標準裝備了2D、3D測量所需的各種項目。不只是在XY平面內，還可進行Z方向測量，因此可從所有角度進行觀察、測量。另外還能使用同一應用程序?qū)y(cè)量結果生成報告。

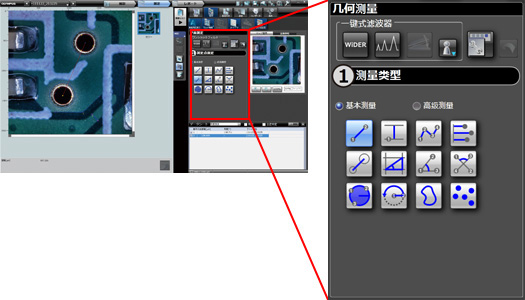

平面測量: 自動測量圓和矩形
屏幕上的幾何形狀和角度可以自動測量,主要測量項目包括兩點間距、平行線寬度、圓心距、3點定義角度及3點定義圓等。

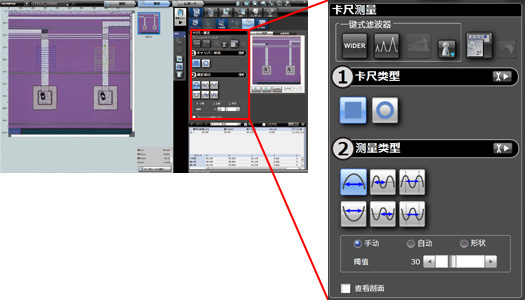

卡尺測量(選購件): 測量矩形和圓
在圖象上指定矩形或圓，可以自動進行卡尺測量。

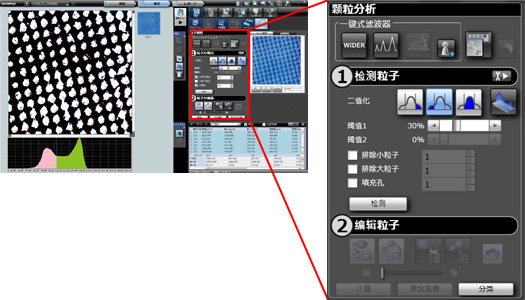

粒子分析(選購件): 自動分析圖象中粒子形狀
對圖象進行二值化處理，從圖象中提取的區域可以自動進行測量，通過閾值設定可以剔除小粒子、大粒子或凹坑填充。

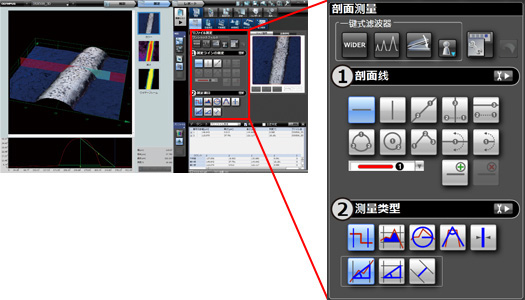

3D剖面測量: 自動測量截面面積和曲率等
在屏幕上指定測量項目，如長度、線寬、截面積、弧度及相交角度等，就可以自動進行測量。

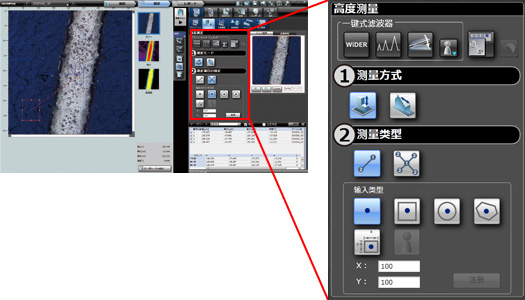

高度測量: 簡單操作就可以測量高度
高度方向的距離可以通過指定圖象上的測量點進行測量。也可以使用高度直方圖進行測量。
*高度測量?jī)H針對三維圖象。
面積/體積測量: 表面積也可以自動測量
三維圖象中可以自動測量指定區域的面積、體積和表面積。直方圖或剖面上可以指定測量的閾值。

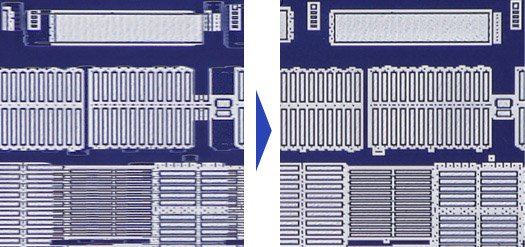

為了能夠?qū)崿F(xiàn)穩定的高倍觀察，DSX系列采用了低重心和厚重機架設計。搭載"振動修正功能"，可對來自外部環境的振動影響進行修正。即使在進行高倍率觀察、使用景深擴展功能或拍攝3D影像等情況下，也能得到毫不模糊的清晰影像。
無修正 有修正
DSX系列采用遠心光學系統，不會像數碼顯微鏡一樣出現因?qū)刮恢酶淖兌跋翊笮∫搽S之變化的現象。交貨時，會由專業人員在客戶的安裝環境下，對所有顯微鏡的功能進行確認。
|
晶粒度分析等金屬組織評價分析，可以通過奧林巴斯圖像分析軟件Stream來完成，Stream軟件可以直接讀取DSX文件的圖像和數據。 |
